HZQD jembatan Derek

1. Berat badan sendiri ringan dan harganya rendah.
2. Rotasi sederhana kaki pendukung membuatnya bergerak dalam terowongan.
3.Pengoperasian sederhana dapat mencapai konstruksi jembatan 24 m dan 32m.
4. Konsumsi bahan bakar rendah.
5.3 buah balok utama setiap hari

Product Model
Product Model	HZQD500	HZQD900
Rated lifting capacity	500t	900t
Max dimension for installed girder	30m×10.6m×1.8m	32m、24m double lines equal span and shift span box girder
Girder lifting method	4-points lifting, 3-points balancing	4-points lifting, 3-points balancing
Beam launcher moving speed	0-3m/min	0-3m/min
Beam launching moving way	walking by itself	walking by itself
Lifting trolley longitudinal moving speed	0-3m/min(heavy load),0-6m/min( empty load)	0-3m/min(heavy load),0-5m/min( empty load)
Lifting trolley lifting speed	0-0.5m/min(heavy load),0-1m/min( empty load)	0-0.5m/min(heavy load),0-1m/min( empty load)
Max lifting height of lifting trolley	6m	7m
Girder lateral fine adjustment distance	±200mm	±215mm
Girder fine adjustment speed	0-1m/min	0-1m/min
Min curved radius	1500m	Rmin≥2500m
Applicable gradient	longitudinal gradient 30%, lateral gradient 40%	longitudinal gradient 20‰, lateral gradient 4%
Power	200kw	300kw
Control mode	mechanic-electric-hydraulic integration system	mechanic-electric-hydraulic integration system

Deskripsi Produk

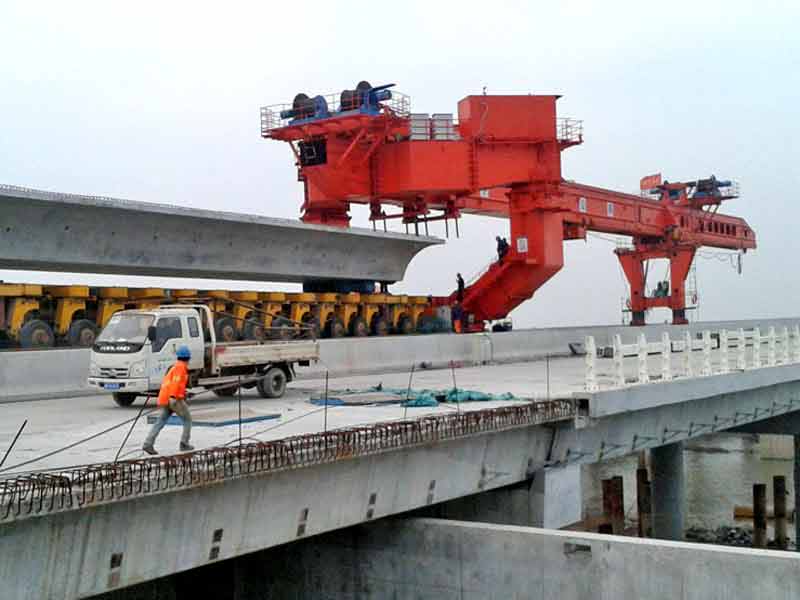

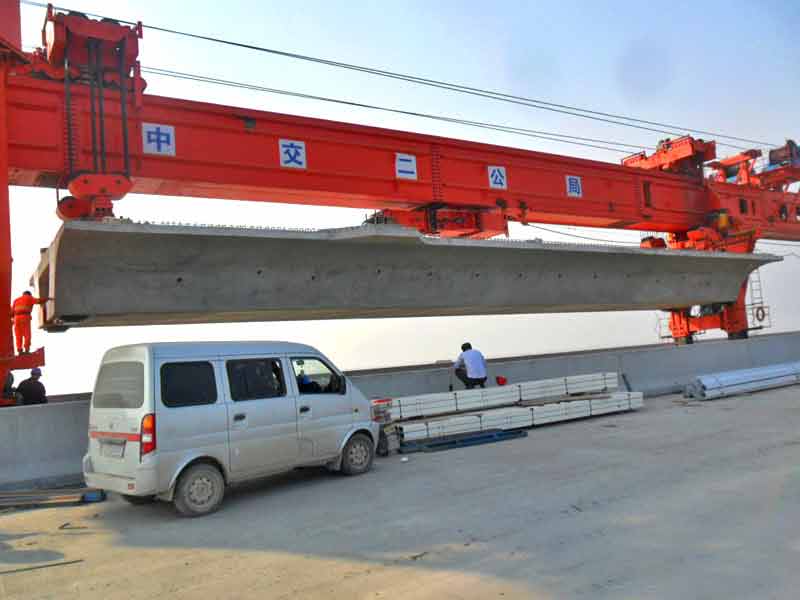

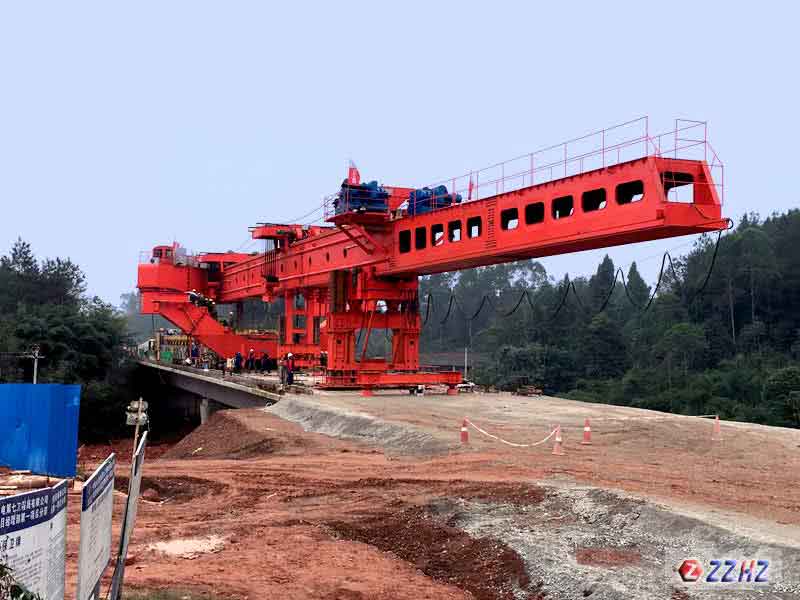

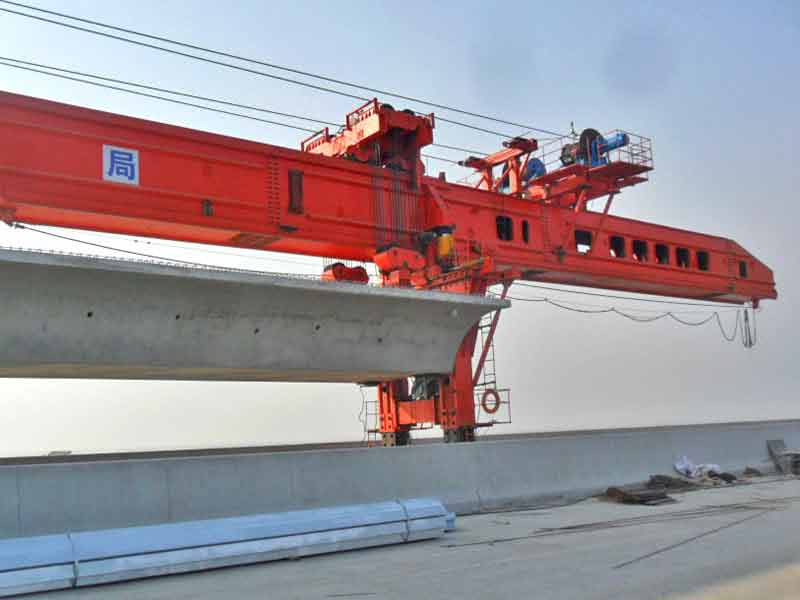

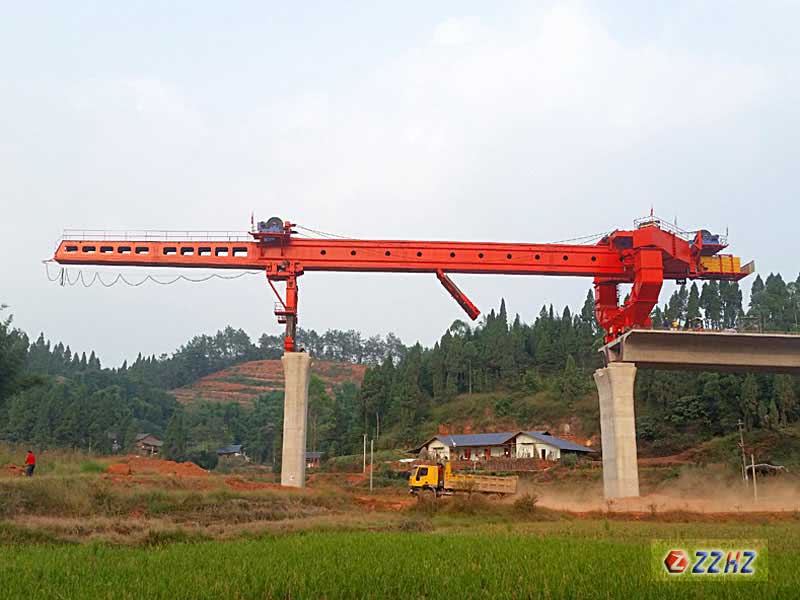

HZQD Jembatan Derek adalah peluncur girder jembatan kereta api berkecepatan tinggi yang diterapkan pada konstruksi proyek di daerah pegunungan dan dataran. HZQD Jembatan Derek bisa berjalan di terowongan tanpa pembongkaran. Angkutan girder mengadopsi gardu pembawa girder independen dan cocok untuk konstruksi dalam jarak 30km.

Pemerintah cina

Keuntungan produk

1, Peluncur girder jembatan dan pembawa girder bekerja secara independen, kecepatan transportasi girder tinggi dan menghemat bahan bakar.
2, The & quot; O & quot; Jenis kaki pendukung diadopsi di bagian belakang peluncur girder jembatan, kekuatan strukturnya tinggi.
3, Selama peluncur girder jembatan bergerak maju, girder utama bergerak di sepanjang kaki pendukung tengah.
